PERSONSKYDDSAUTOMAT C 30MA

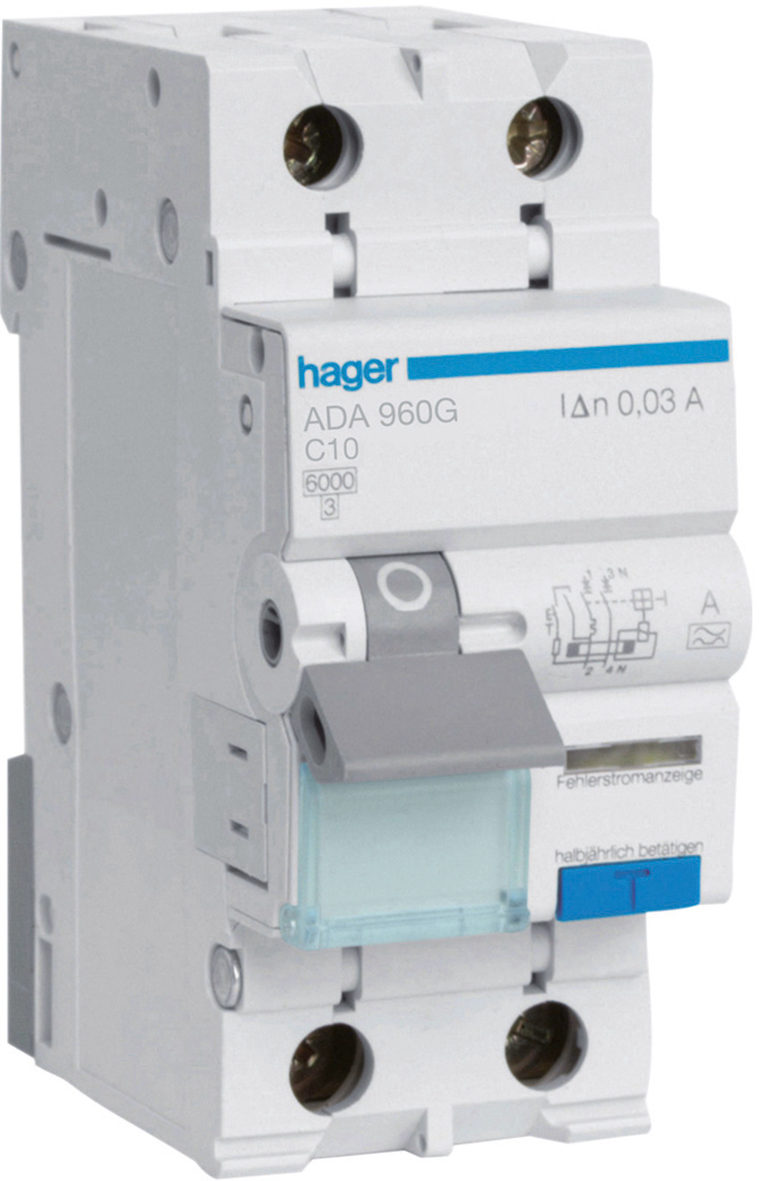

Hager Personskyddsautomat med C-karakteristik.
HAGER PERSONSKYDDSBRYTARE – 1P+N, C-KARAKTÄR, 30 mA
Personskyddsbrytare, även kallad personskyddsautomat, är en kombination av jordfelsbrytare och dvärgbrytare. Den skyddar både person och egendom mot överström, överhettning, brand samt elektriska fel som kan orsaka personskador.
Denna modell har C-karakteristik, brytförmåga på 6 kA och felström på 30 mA. Termisk skydd för 1 fas och allpolig (1P+N) frånkoppling vid jordfel, överlast eller kortslutning. Säker brytning och kompakt format – perfekt för installation i bostäder och mindre fastigheter.
Produktegenskaper
| Typ | Personskyddsbrytare (personskyddsautomat) |
|---|---|
| Poler | 1P+N (1 avsäkrad pol, 2 polig brytning) |
| Karakteristik | C |
| Märkspänning | 240 V |
| Frekvens | 50 Hz |
| Isolationsspänning | 500 V |
| Impulsskydd (Uimp) | 4 kV |
| Nominell felström | 30 mA (0,03 A) |
| Läckströmstyp | A |
| Strömbegränsningsklass | 3 |
| Brytförmåga | 6 kA (IEC 60947-2 och EN 61009-1) |
| Avbrytskarakteristik | Ej fördröjd |
| Överspänningsströmkapacitet | 0,25 kA |
| Spänningstyp | AC |
| Parallell omkoppling neutralledare | Ja |
| Överspänningskategori | 3 |
| Omgivningstemperatur (drift) | -25 till +40 °C |
| Modulbredd | 2 moduler |
| Inbyggnadsdjup | 68 mm |
| Höjd | 83 mm |
| Bredd | 35 mm |
| Kapslingsklass | IP20 |
| Anslutning | Skruvterminal |
| Ledararea, entrådig | 1–25 mm² |
| Ledararea, mångtrådig | 1–16 mm² |
